Day 26 邁向 High Availability

Posted on Edited on In

到目前為止我們都只開一個 container instance 跟兩個 task，這樣雖然有兩個 task 可以分擔工作，但都只在一台 EC2 instance 上，如果這台 EC2 instance 掛掉，整個 application 就掛掉了QQ

為了有更好的 availability，在有機器甚至機房出問題時我們的 application 能維持運作，今天我們要把架構改成經典的 High Availability（HA）架構！（本日程式碼）

首先，在另一個 AZ ap-northeast-1c 建立一個 private subnet：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
resource "aws_subnet" "private_1c" {
  vpc_id = aws_vpc.vpc.id
  assign_ipv6_address_on_creation                = false
  availability_zone                              = "${var.region}c"
  cidr_block                                     = "172.16.101.0/24"
  enable_dns64                                   = false
  enable_resource_name_dns_a_record_on_launch    = false
  enable_resource_name_dns_aaaa_record_on_launch = false
  map_public_ip_on_launch                        = false
  private_dns_hostname_type_on_launch            = "ip-name"
  tags = {
    Name = "my-app-private-1c"
  }
  tags_all = {
    Name = "my-app-private-1c"
  }
}

resource "aws_route_table_association" "private_1c" {
  route_table_id = aws_default_route_table.main.id
  subnet_id      = aws_subnet.private_1c.id
}

讓 auto scaling group 把 EC2 instance 開到兩個 private subnet 上，修改 aws_autoscaling_group.asg 的 vpc_zone_identifier ：

1
vpc_zone_identifier       = [aws_subnet.private_1a.id, aws_subnet.private_1c.id]

接下來把 auto scaling group 的 desired capacity 調成 2、ECS service task 的 desired count 調成 4：

1
2
3
4
5
6
7
8
9
10
11
resource "aws_autoscaling_group" "asg" {
  desired_capacity          = 2
  min_size                  = 2
  max_size                  = 2
  ...(ignore other attribute)
}

resource "aws_ecs_service" "service" {
  desired_count                      = 4
  ...(ignore other attribute)
}

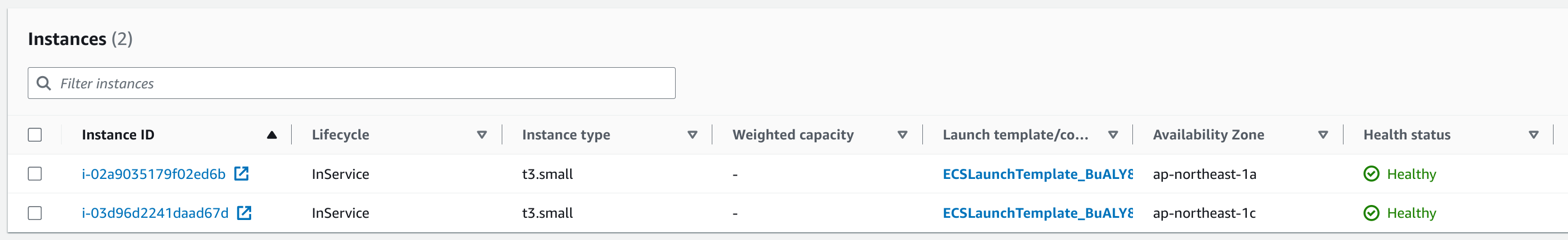

觀察 EC2 instance 跟 task：

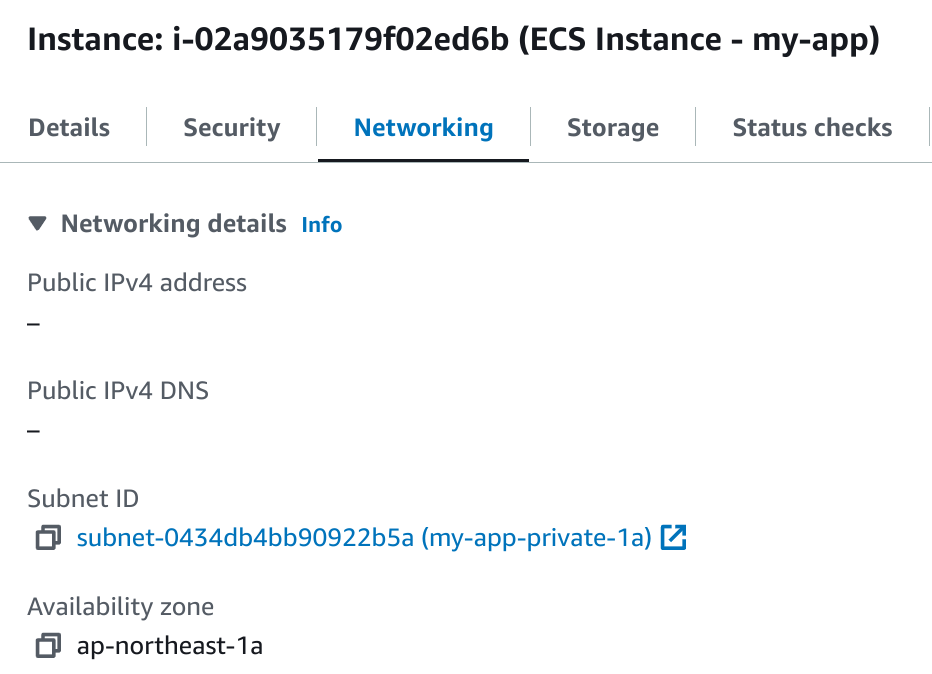

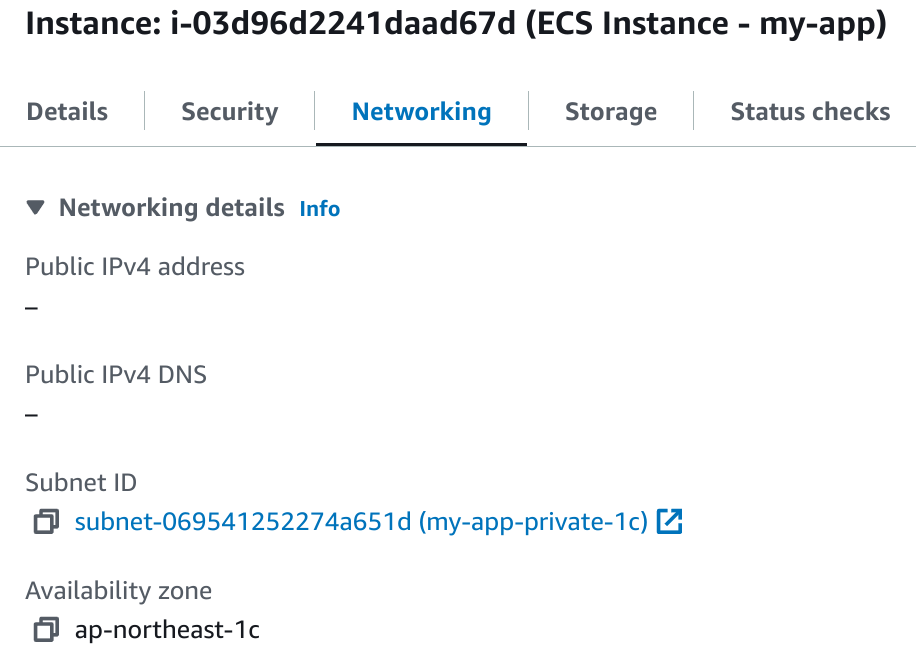

兩個 EC2 instance 分別開在兩個 AZ 的 private subnet：

image 1.png

image 2.png

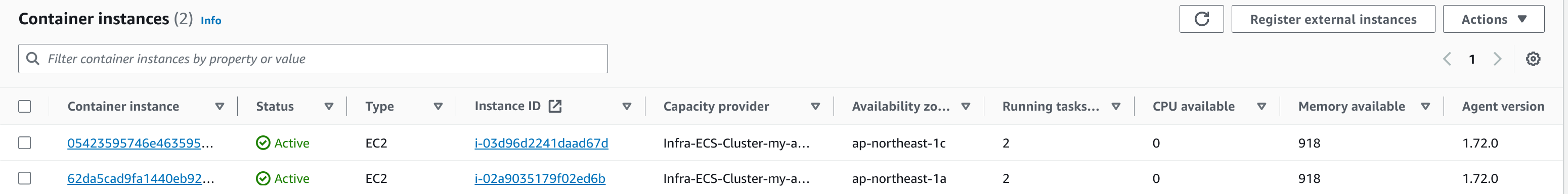

ECS cluster 的 infrastructure 可以看到兩個 container instance 各有 2 個 running task：

image 3.png

這樣，我們完成 High Availability 了。

（迷之音：就這樣？？）

對，就這樣。

前面把 container、auto scaling group 跟 ALB 設置好（拜～託～前面鋪梗鋪了那麼久！），要達到 HA 只要在多個 AZ 啟動 EC2 instance、讓 container 執行在上面就可以了。在兩個 AZ 的情況下，即使有一個 AZ 掛掉，我們的 application 依然能夠提供服務，只是一小段時間內能夠處理的流量會降低。

如果兩個 AZ 不夠，可以把 ap-northeast-1d 也加進來，一樣新增 public 跟 private subnet、讓 ALB 連上 public subnet、把 EC2 instance 開進 private subnet 就可以了。

這樣的 high availability 是限制在單一 region 中的。如果整個 region 掛掉，那當然我們的 application 還是會掛掉。要處理這種狀況就要把 HA 層級往上提升到跨 region，可能是讓另一個 region 有備援的 infrastructure，也可能是直接有個也在運作中的 application，要做到什麼程度端看需求跟 $$ 而定。（本系列文不會講到那裡去XD）

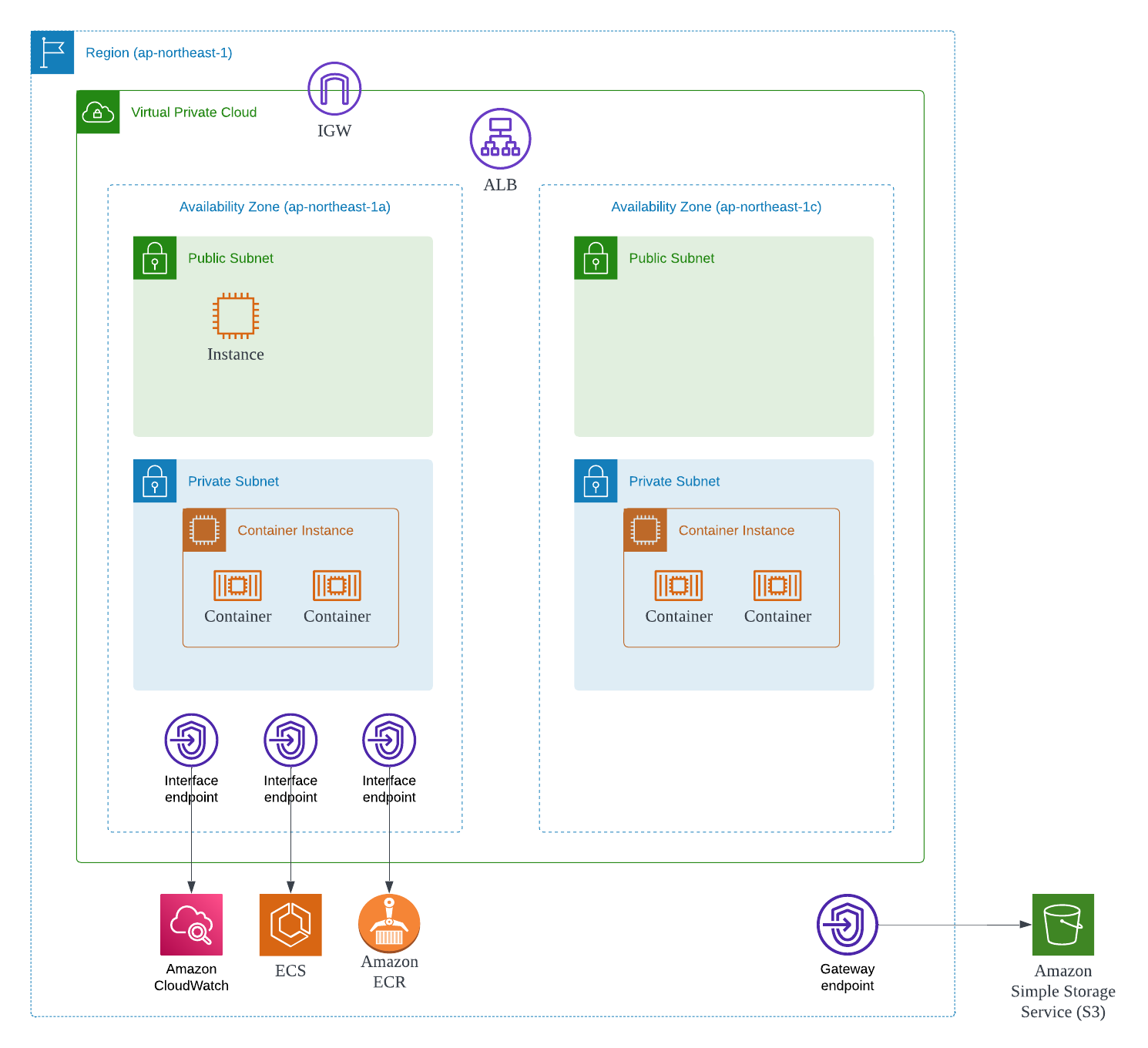

架構圖

現在的架構就是個經典 HA 架構啦～多了一個 AZ 會開 EC2 instance 跟跑 container：
