15 Global Descriptor Table

Posted on Edited on In

16 bit mode 是以 segment based 的方式 access memory。32 bit mode 將 logic address 轉成 physical address 的方式跟 16 bit mode 不同。在 32 bit mode 下，segment register 的值代表的是 global descriptor table 中某個 segment descriptor 的 index。

segment descriptor 是個 8 byte 的 structure，包含以下資訊：

  • base address (32 bits)：定義 segment 從 physical memory 的起始位置
  • segment limit (20 bit)：segment 的 size
  • flags：這些 flag 會影響 CPU 如何解讀 segment，例如 privilige level 跟這塊 segment 是不是 read-only 或 write-only 等。

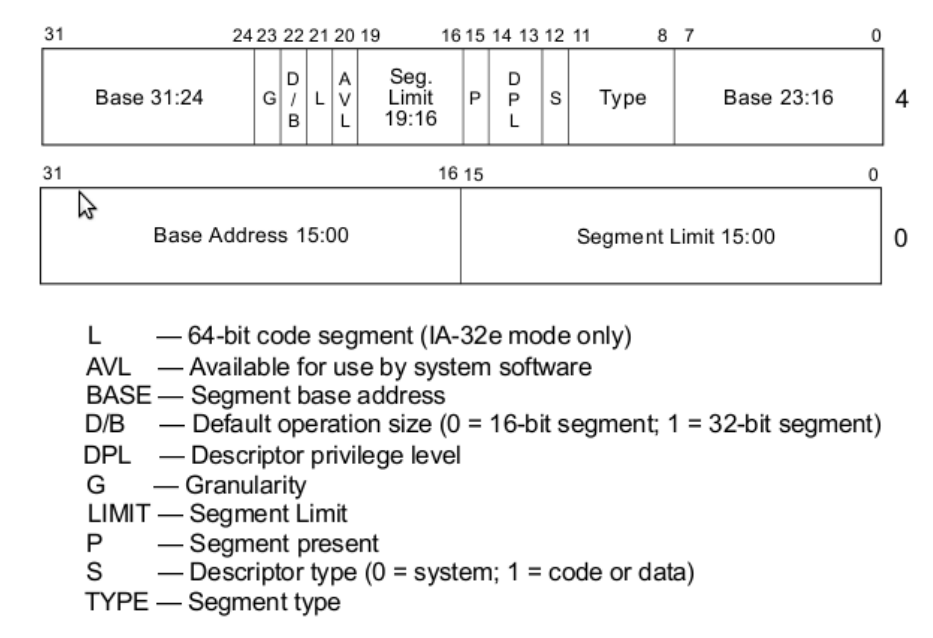

下圖是 segment descriptor 的結構：

最簡單的 segment configuration 稱為 basic flat mode，是由兩個重疊的 segment 組成，一個是給 code 使用，另一個是放 data。這兩個 segment 會 cover 整個 4GB 的 memory。那也因為這兩個 segment 位置是重疊的，當然不可能有什麼保護機制（保護一個 segment 不被另一個 segment 亂搞之類的）。

GDT 的 descriptor entry 就是用來描述每個 segment 的。除了 code 跟 data segment 之外，GDT 的第一個 descriptor 必須要是 null descriptor，內容是 8 byte 的 0。這是在轉換到 protcted mode 時，如果不小心忘記設定 segment register，會讓我們剛好 access 到 null descriptor。而 CPU 在 access 到 null descriptor 的時候會 raise exception（interrupt）讓我們知道有錯誤。

code segment 的 descriptor configuration：

  • Base：0x0
  • Limit：0xffff
  • Present：1，表示這個 segment 是 present 在 memory 中。這個 config 之後會用於 virtual memory。
  • Privilege：0，ring 0 是最高 privilige
  • Descriptor type：1，code 或 data segment
  • Type：
    • Code：1，因為這是 code segment
    • Confirming：0，比較低 privilege 的 segment 不能 call 這個 segment 的 code，這是 memory protection 的關鍵
    • Readable：1，1 為 readable，0 為 execute only
    • Accessed：0，這個參數通常用在 virtual memory 的 debug
  • Other flags：
    • Granularity：1，這會將 Limit 乘以 4K（16 * 16 * 16），所以 0xffff 的 limit 會變成 0xffff000。
    • 32-bit default：1，因為我們的 segment 會放 32-bit code。0 則是 16-bit。這實際上是設定 operation 的 default size，例如 push 0x4 到 stack 的時候，會自動被擴展成 32-bit 的數字。
    • 64-bit code segment：0，32-bit CPU 不會用到
    • AVL：0，這是可以設給自己使用的 bit

因為我們的 data segment 跟 code segment 位置是重疊的，所以除了以下的 type flag 之外，data segment 的 configuration 跟 code segment 是一樣的：

  • Code：0
  • Expand down：0
  • Writable：1
  • Accessed：0

Define the GDT in Assembly

我們會用 db、dw、dd 這幾個指令來放 bytes、建立 GDT。

CPU 需要知道 GDT 有多長，我們會用 GDT descriptor 來描述 GDT，GDT descriptor 包含：

  • GDT size (16 bit)
  • GDT address (32 bit)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
gdt_start:

gdt_null:		; the mandatory null descriptor
	dd 0x0		; dd means define double word (4 bytes)
	dd 0x0

gdt_code:		; the code segment descriptor
	; base = 0x0, limit = 0xfffff
	; 1st flags: (present)1 (privilege)00 (descriptor type)1 -> 1001b
	; type flags: (code)1 (conforming)0 (readable)1 (accessed)0 -> 1010b
	; 2nd flags: (granularity)1 (32-bit default)1 (64-bit seg)0 (AVL)0 -> 1100
	dw 0xffff		; Limit (bits 0-15)
	dw 0x0			; Base (bits 0-15)
	db 0x0			; Base (bits 0-15)
	db 10011010b	; 1st flags, type flags
	db 11001111b	; 2nd flags, Limit (bits 16-19)
	db 0x0			; Base (bits 24-31)

gdt_data:		; the data segment descriptor
	; Same as code segment except for the type flags:
	; type flags: (code)0 (expand down)0 (writable)1 (accessed)0 -> 0010b
	dw 0xffff		; Limit (bits 0-15)
	dw 0x0			; Base (bits 0-15)
	db 0x0			; Base (bits 0-15)
	db 10010010b	; 1st flags, type flags
	db 11001111b	; 2nd flags, Limit (bits 16-19)
	db 0x0			; Base (bits 24-31)

gdt_end:

; GDT descriptor
gdt_descriptor:
	dw gdt_end - gdt_start - 1		; Size of GDT, always less one of the true size
	dd gdt_start					; Start address of GDT

; segment descriptor offset
CODE_SEG equ gdt_code - gdt_start
DATA_SEG equ gdt_data - gdt_start
