05 印出在 memory 中的 character

Posted on Edited on In

程式要在 memory 裡才能執行，那麼我們寫在 boot sector 裡的程式，也是被 BIOS load 到 memory 中的某個地方才得以執行的。

這個位置在 0x7c00，也就是 BIOS 會將 boot sector 的內容 load 到 memory 0x7c00 位置的地方。

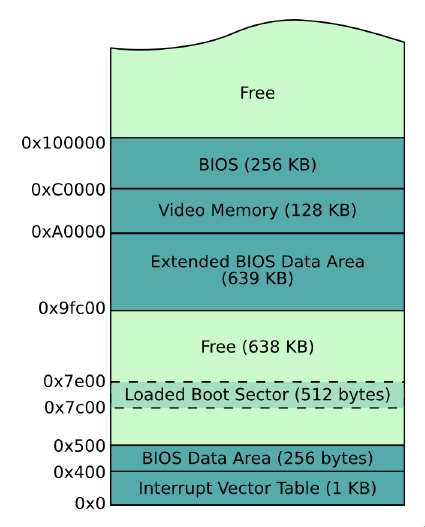

以下是開機後的 memory layout：

接下來希望可以印出放在 memory 內的資料。

我們用些方式來嘗試印印看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
mov ah, 0x0e

; first attempt
mov al, the_secret
int 0x10

; second attempt
mov al, [the_secret]
int 0x10

; third attempt
mov bx, the_secret
add bx, 0x7c00
mov al, [bx]
int 0x10

jmp $	; infinite loop

the_secret:
    db "X"

; padding
times 510-($-$$) db 0
dw 0xaa55

label 表示從 code 一開始到該位置的 offset，the_secret 的值即是從 code 最開始到該位置的 offset。

[bx] 是是去 bx register 內容所代表的的 memory address 拿資料，例如 bx 的值是 0x1e，則 [bx] 就會是 memory address 0x1e 位置上的值，而非這段 code 被 load 到的 memory address 再加上 offset。

最後只有第三種方式可以成功印出 X，這印證了 boot sector 確實被 load 到 memory 0x7c00 的位置。

既然 BIOS 會把 boot sector load 到 0x7c00，這表示對每個 label 我們都要自己加上 0x7c00 才能得到正確的 address。每次要在 offset 加上 0x7c00 也太麻煩，所以可以在最開頭加上以下指令，就能表示「這段 code 預期會被 load 到 memory 哪個位置」，也就不用自己手動加：

1
[org 0x7c00]

加上這行後，就會是第二種方式印出 X 了。

Define strings

定義 string 需要知道關於 string 的兩件事：

  1. string 所在 memory address
  2. string 長度

前者可以用 label，如下所示：

1
2
my_string:
	db 'Hello World'

my_string 就是 string Hello World 的 memory address。指令 db 是 declare byte(s) of data 的意思，也就是直接將這幾個 byte 寫進 binary output file，而不要把它們當作 instruction。

那麼如何知道 string 的長度呢？

一種 convention 是定義 null-terminating string，也就是在 string 結尾加上一個 byte，其值為 0，像這樣：

1
2
my_string:
	db 'Hello World',0

這樣在處理 string 時，只要遇到值為 0 的 byte 就知道 string 結束了。
