Static Link

Posted on Edited on

所謂 Static Link（靜態連結）──在 linking 階段針對未知 address 的 symbol 填入 address，把一堆 object file 黏在一起變成可執行檔。

沒了。(誤)

object file 是 compile 後的 binary 中間檔，它有多種 format，ELF 是其中之一。linking 主要是將其他 object file 中 symbol 的正確 address 填進 reference 到它的指令中，例如 object file A 的指令 reference 到 object file B 的 symbol x，link 前 object A 無法得知 x 的 address，link 時才會知道 x 正確的 address 並將之填進 object file A 的指令中。

Two-pass linking

Static link 的流程是 two-pass linking，將 linking 分為兩個步驟：

  1. 分配 virtual address space
  2. symbol resolution and relocation

1. 分配 virtual address space

合併多個 object file 成一個檔案。

  • 掃描所有 object file，合併相同的 section，例如合併 a.o 跟 b.o 的 .text section。
  • linker 透過 object file 中的各種 table 得知各 section 的長度、屬性以及位置。
  • 收集所有 object file symbol table 中的 symbol definition 跟 symbol reference 放到 global symbol table。
  • 合併完 object file，各 symbol 的 virtual address 已經確定，linker 會計算 symbol 的 virtual address。
    • symbol 的 virtual address = 所在 section 合併後的 address + symbol 的 offset

2. symbol relocation and resolution

static link 的重點。

compiler 不知道 reference 到別的 object file 中 variable 或 function 的 address，所以遇到其他 object file 的 symbol 時會塞假的 address 進 instruction。

利用 relocation table 將真正的 virtual address 填進 instruction 即為 symbol relocation。relocation table 記錄需要調整的 instruction 所在位置以及如何調整。每個需要 relocate 的 section 都有一個 relocation table，relocation table 也是 ELF 檔中的一個 section，如 .rel.text section 是 .text 的 relocation table。可以利用 objdump -r xxx.o 看 relocation table。

linker 由 global symbol table 得知 symbol 的 address，接著依據不同定址模式將 address 填進 instruction。所有 object file 中原本 undefined 的 symbol 經過 relocate 及 resolve 後應該要能在 global symbol table 中找到對應的 address，否則會出現 undefined reference 的 error。

Example

來點例子比較有 fu。

source

foo.c
1
2
3
4
5
6
7
8
9
10
extern int sum;
static int globalvar = 2;

int foo(int a, int b)
{
    static int staticvar = 1;
    sum = a + b;
    static int* p = &staticvar;
    p = ∑
}

sum 宣告成 extern，表示是其他檔案的 symbol，在 foo() 裡使用就是跨 object file 的 reference。

static 的 global 變數 globalvar 是只在這個 file 裡才看得到的變數。

main.c
1
2
3
4
5
6
7
8
extern int foo(int, int);
int sum = 1;

int main()
{
    foo(5, 3);
    return 0;
}

宣告 foo() 在別的檔案。

$ gcc -c foo.c main.c compile 成 object file。

$ ld foo.o main.o -e main -o foo link 兩個 object file，以 -e 指定 entry point。

PS：以上述簡化的 compile 及 link，程式會在跑到要結束的時候發生 segmentation fault，可能跟自己指定 entry point、未使用 C Runtime 處理開始及結束 process 有關。

分配空間及 address

首先分配空間及 address，將多個 object file 裡相同的 section 放在一起並分配空間及 address，觀察三個檔案的 section：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
$ readelf -S foo.o

There are 13 section headers, starting at offset 0x318:

Section Headers:
  [Nr] Name              Type             Address           Offset
       Size              EntSize          Flags  Link  Info  Align
  [ 0]                   NULL             0000000000000000  00000000
       0000000000000000  0000000000000000           0     0     0
  [ 1] .text             PROGBITS         0000000000000000  00000040
       0000000000000025  0000000000000000  AX       0     0     1
  [ 2] .rela.text        RELA             0000000000000000  000002a0
       0000000000000048  0000000000000018   I      11     1     8
  [ 3] .data             PROGBITS         0000000000000000  00000068
       0000000000000014  0000000000000000  WA       0     0     8
  [ 4] .rela.data        RELA             0000000000000000  000002e8
       0000000000000018  0000000000000018   I      11     3     8
  [ 5] .bss              NOBITS           0000000000000000  0000007c
       0000000000000000  0000000000000000  WA       0     0     1
  [ 6] .comment          PROGBITS         0000000000000000  0000007c
       000000000000001e  0000000000000001  MS       0     0     1
  [ 7] .note.GNU-stack   PROGBITS         0000000000000000  0000009a
       0000000000000000  0000000000000000           0     0     1
  [ 8] .eh_frame         PROGBITS         0000000000000000  000000a0
       0000000000000038  0000000000000000   A       0     0     8
  [ 9] .rela.eh_frame    RELA             0000000000000000  00000300
       0000000000000018  0000000000000018   I      11     8     8
  [10] .shstrtab         STRTAB           0000000000000000  000000d8
       000000000000005e  0000000000000000           0     0     1
  [11] .symtab           SYMTAB           0000000000000000  00000138
       0000000000000138  0000000000000018          12    11     8
  [12] .strtab           STRTAB           0000000000000000  00000270
       000000000000002f  0000000000000000           0     0     1

$ readelf -S main.o

There are 12 section headers, starting at offset 0x268:

Section Headers:
  [Nr] Name              Type             Address           Offset
       Size              EntSize          Flags  Link  Info  Align
  [ 0]                   NULL             0000000000000000  00000000
       0000000000000000  0000000000000000           0     0     0
  [ 1] .text             PROGBITS         0000000000000000  00000040
       000000000000001a  0000000000000000  AX       0     0     1
  [ 2] .rela.text        RELA             0000000000000000  00000238
       0000000000000018  0000000000000018   I      10     1     8
  [ 3] .data             PROGBITS         0000000000000000  0000005c
       0000000000000004  0000000000000000  WA       0     0     4
  [ 4] .bss              NOBITS           0000000000000000  00000060
       0000000000000000  0000000000000000  WA       0     0     1
  [ 5] .comment          PROGBITS         0000000000000000  00000060
       000000000000001e  0000000000000001  MS       0     0     1
  [ 6] .note.GNU-stack   PROGBITS         0000000000000000  0000007e
       0000000000000000  0000000000000000           0     0     1
  [ 7] .eh_frame         PROGBITS         0000000000000000  00000080
       0000000000000038  0000000000000000   A       0     0     8
  [ 8] .rela.eh_frame    RELA             0000000000000000  00000250
       0000000000000018  0000000000000018   I      10     7     8
  [ 9] .shstrtab         STRTAB           0000000000000000  000000b8
       0000000000000059  0000000000000000           0     0     1
  [10] .symtab           SYMTAB           0000000000000000  00000118
       0000000000000108  0000000000000018          11     8     8
  [11] .strtab           STRTAB           0000000000000000  00000220
       0000000000000015  0000000000000000           0     0     1

$ readelf -S foo

There are 8 section headers, starting at offset 0x3c8:

Section Headers:
  [Nr] Name              Type             Address           Offset
       Size              EntSize          Flags  Link  Info  Align
  [ 0]                   NULL             0000000000000000  00000000
       0000000000000000  0000000000000000           0     0     0
  [ 1] .text             PROGBITS         00000000004000e8  000000e8
       000000000000003f  0000000000000000  AX       0     0     1
  [ 2] .eh_frame         PROGBITS         0000000000400128  00000128
       0000000000000058  0000000000000000   A       0     0     8
  [ 3] .data             PROGBITS         0000000000600180  00000180
       0000000000000018  0000000000000000  WA       0     0     8
  [ 4] .comment          PROGBITS         0000000000000000  00000198
       000000000000001d  0000000000000001  MS       0     0     1
  [ 5] .shstrtab         STRTAB           0000000000000000  000001b5
       000000000000003a  0000000000000000           0     0     1
  [ 6] .symtab           SYMTAB           0000000000000000  000001f0
       0000000000000180  0000000000000018           7    10     8
  [ 7] .strtab           STRTAB           0000000000000000  00000370
       0000000000000053  0000000000000000           0     0     1

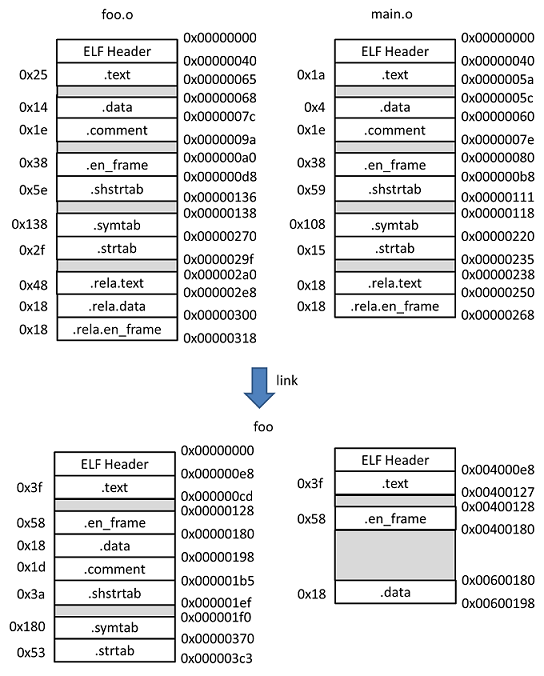

Static link step1

foo.o 跟 main.o 的 .text 以及 .data section 在 foo 合在一起啦！

relocation

section 合併之後就能計算出 symbol 的 address，進入 static link 的重頭戲 relocation。

先看還沒 relocate 的 foo.o 的 symbol：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
$ readelf -s foo.o

Symbol table '.symtab' contains 13 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS foo.c
     2: 0000000000000000     0 SECTION LOCAL  DEFAULT    1
     3: 0000000000000000     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    5
     5: 0000000000000000     4 OBJECT  LOCAL  DEFAULT    3 globalvar
     6: 0000000000000008     8 OBJECT  LOCAL  DEFAULT    3 p.1749
     7: 0000000000000010     4 OBJECT  LOCAL  DEFAULT    3 staticvar.1748
     8: 0000000000000000     0 SECTION LOCAL  DEFAULT    7
     9: 0000000000000000     0 SECTION LOCAL  DEFAULT    8
    10: 0000000000000000     0 SECTION LOCAL  DEFAULT    6
    11: 0000000000000000    37 FUNC    GLOBAL DEFAULT    1 foo
    12: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND sum
  • Num：symbol table array 的 index。
  • Name：st_name，symbol name。
  • Value：st_value，symbol value，該 symbol 的 address。
  • Size：st_size，表示所佔的大小。如果 symbol 是變數且在這個 object file 內，size 會有值，再根據有沒有 initialized 決定放在 .data 或 .bss section。global 跟 local static 有 initialized 的變數會在 compile 階段挖好空間、決定好 address，也就會在 executable file 中佔有空間。
  • Type 及 Bind 對應 st_info，GLOBAL 表示 global 可見，LOCAL 則表示在這個 compile unit 中可見。
  • Ndx：st_shndx，屬於哪個 section，UND 表示這個 symbol 還是 undefined。

globalvar 跟 staticvar 兩個變數都放在 .data section，foo 在 code section .text，sum 被宣告成 extern 則是 undefined 要等 link 的時候才知道在哪。

main.o 的 symbol：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$ readelf -s main.o

Symbol table '.symtab' contains 11 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS main.c
     2: 0000000000000000     0 SECTION LOCAL  DEFAULT    1
     3: 0000000000000000     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    4
     5: 0000000000000000     0 SECTION LOCAL  DEFAULT    6
     6: 0000000000000000     0 SECTION LOCAL  DEFAULT    7
     7: 0000000000000000     0 SECTION LOCAL  DEFAULT    5
     8: 0000000000000000     4 OBJECT  GLOBAL DEFAULT    3 sum
     9: 0000000000000000    26 FUNC    GLOBAL DEFAULT    1 main
    10: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND foo

sum 定義在 main.o 裡，foo 在 main.o 則是 undefined。

foo 的 symbol：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
$ readelf -s foo

Symbol table '.symtab' contains 16 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 00000000004000e8     0 SECTION LOCAL  DEFAULT    1
     2: 0000000000400128     0 SECTION LOCAL  DEFAULT    2
     3: 0000000000600180     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    4
     5: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS foo.c
     6: 0000000000600180     4 OBJECT  LOCAL  DEFAULT    3 globalvar
     7: 0000000000600188     8 OBJECT  LOCAL  DEFAULT    3 p.1749
     8: 0000000000600190     4 OBJECT  LOCAL  DEFAULT    3 staticvar.1748
     9: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS main.c
    10: 0000000000600194     4 OBJECT  GLOBAL DEFAULT    3 sum
    11: 0000000000600198     0 NOTYPE  GLOBAL DEFAULT    3 __bss_start
    12: 000000000040010d    26 FUNC    GLOBAL DEFAULT    1 main
    13: 00000000004000e8    37 FUNC    GLOBAL DEFAULT    1 foo
    14: 0000000000600198     0 NOTYPE  GLOBAL DEFAULT    3 _edata
    15: 0000000000600198     0 NOTYPE  GLOBAL DEFAULT    3 _end

link 後 symbol 填上 value，原本是 undefined 的 sum 跟 foo 都有各自的 address 跟所屬的 section。這個合併後的 symbol table 就是 global symbol table。

接著，linker 從 global symbol table 知道 symbol 的 address，並依據 relocation table 知道哪些幾個指令要改以及怎麼改。main.o 跟 foo.o 的 relocation table：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
$ readelf -r foo.o

Relocation section '.rela.text' at offset 0x2a0 contains 3 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000014  000c00000002 R_X86_64_PC32     0000000000000000 sum - 4
00000000001b  000300000002 R_X86_64_PC32     0000000000000000 .data + 0
00000000001f  000c0000000b R_X86_64_32S      0000000000000000 sum + 0

Relocation section '.rela.data' at offset 0x2e8 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000008  000300000001 R_X86_64_64       0000000000000000 .data + 10

Relocation section '.rela.eh_frame' at offset 0x300 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000020  000200000002 R_X86_64_PC32     0000000000000000 .text + 0


$ readelf -r main.o

Relocation section '.rela.text' at offset 0x238 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
00000000000f  000a00000002 R_X86_64_PC32     0000000000000000 foo - 4

Relocation section '.rela.eh_frame' at offset 0x250 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000020  000200000002 R_X86_64_PC32     0000000000000000 .text + 0

offset 欄位表示需要 relocate 的 instrcution 所在位置，如 foo.o 的 0x14 是需要 sum address 的位置。

修正 address 的方式依據 instruction 而定。簡單分成相對定址跟絕對定址，可由 relocation entry 的 type 知道是哪種定址模式。相對定址填入相對下一個指令 address 的 offset，絕對定址填入 symbol 的絕對 address，所以執行檔中有以 offset 跟絕對 address 得到 symbol address 的 instruction。R_X86_64_PC32 屬於相對定址，R_X86_64_32S 屬於絕對定址。看看 link 後會 instruction 怎麼改變：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
$ objdump -d foo.o

Disassembly of section .text:

0000000000000000 <foo>:
   0:   55                      push   %rbp
   1:   48 89 e5                mov    %rsp,%rbp
   4:   89 7d fc                mov    %edi,-0x4(%rbp)
   7:   89 75 f8                mov    %esi,-0x8(%rbp)
   a:   8b 55 fc                mov    -0x4(%rbp),%edx
   d:   8b 45 f8                mov    -0x8(%rbp),%eax
  10:   01 d0                   add    %edx,%eax
  12:   89 05 00 00 00 00       mov    %eax,0x0(%rip)        # 18 <foo+0x18>
  18:   48 c7 05 00 00 00 00    movq   $0x0,0x0(%rip)        # 23 <foo+0x23>
  1f:   00 00 00 00
  23:   5d                      pop    %rbp
  24:   c3                      retq


$ objdump -d main.o

Disassembly of section .text:

0000000000000000 <main>:
   0:   55                      push   %rbp
   1:   48 89 e5                mov    %rsp,%rbp
   4:   be 03 00 00 00          mov    $0x3,%esi
   9:   bf 05 00 00 00          mov    $0x5,%edi
   e:   e8 00 00 00 00          callq  13 <main+0x13>
  13:   b8 00 00 00 00          mov    $0x0,%eax
  18:   5d                      pop    %rbp
  19:   c3                      retq


$ objdump -d foo

Disassembly of section .text:

00000000004000e8 <foo>:
  4000e8:       55                      push   %rbp
  4000e9:       48 89 e5                mov    %rsp,%rbp
  4000ec:       89 7d fc                mov    %edi,-0x4(%rbp)
  4000ef:       89 75 f8                mov    %esi,-0x8(%rbp)
  4000f2:       8b 55 fc                mov    -0x4(%rbp),%edx
  4000f5:       8b 45 f8                mov    -0x8(%rbp),%eax
  4000f8:       01 d0                   add    %edx,%eax
  4000fa:       89 05 94 00 20 00       mov    %eax,0x200094(%rip)        # 600194 <sum>
  400100:       48 c7 05 7d 00 20 00    movq   $0x600194,0x20007d(%rip)        # 600188 <p.1749>
  400107:       94 01 60 00
  40010b:       5d                      pop    %rbp
  40010c:       c3                      retq

000000000040010d <main>:
  40010d:       55                      push   %rbp
  40010e:       48 89 e5                mov    %rsp,%rbp
  400111:       be 03 00 00 00          mov    $0x3,%esi
  400116:       bf 05 00 00 00          mov    $0x5,%edi
  40011b:       e8 c8 ff ff ff          callq  4000e8 <foo>
  400120:       b8 00 00 00 00          mov    $0x0,%eax
  400125:       5d                      pop    %rbp
  400126:       c3                      retq

compile foo.c 跟 main.c 時 compiler 不知道 reference 到外部 symbol 的 address，在 instruction 中填入 0，link 才填入真正的 address。

foo.o 的 instruction 從

1
2
3
12:   89 05 00 00 00 00       mov    %eax,0x0(%rip)        # 18 <foo+0x18>
18:   48 c7 05 00 00 00 00    movq   $0x0,0x0(%rip)        # 23 <foo+0x23>
1f:   00 00 00 00

變成

1
2
3
4000fa:       89 05 94 00 20 00       mov    %eax,0x200094(%rip)        # 600194 <sum>
400100:       48 c7 05 7d 00 20 00    movq   $0x600194,0x20007d(%rip)        # 600188 <p.1749>
400107:       94 01 60 00

mov 使用相對定址 access sum (0x600194)，將下一個 instruction 的 address 0x400100 加上 0x200094 得到 sum 的 address，可從 symbol table 驗證。movq 使用絕對定址，由上 0x400107 可以看到 sum 的 address 直接寫進 instruction 了。之所以在 instruction 中數值看起來是反過來的，是因為 intel x86 CPU 使用 little-endian（Endianness wiki）。

main.o 則是

1
e:   e8 00 00 00 00          callq  13 <main+0x13>

變成

1
40011b:       e8 c8 ff ff ff          callq  4000e8 <foo>

callq 指令要 call foo()，其中 e8 是指令本身，ffffffc8 是 offset，以二的補數來看是十進位 -56，所以 0x400120 - 0x38 = 0x4000e8，就是 foo() 的 address 啦。

Ref
