UML Class Diagram

Posted on Edited on

UML class diagram 只是個概觀，不會說明所有細節（例如如何實作），可以為需要建立的 class 進行 modeling。

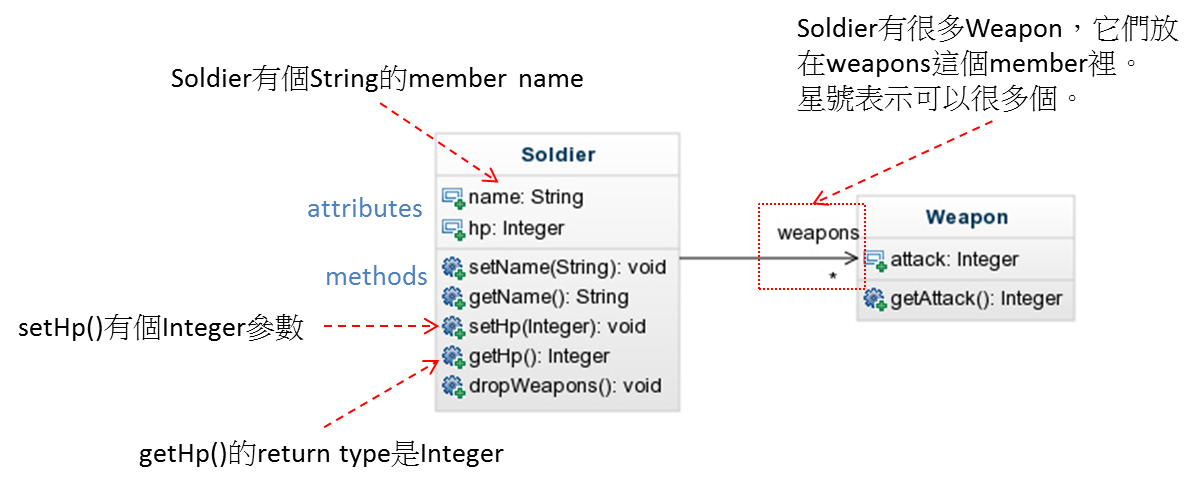

用一張圖解釋：

繼承

1
2
3
4
class Parent
class Child

Child -up-|> Parent

實作（implement）

1
2
3
4
interface Interface
class Concrete

Concrete .up.|> Interface

class 間的關係

抽象上來看 class 之間的關係，程式語言裡不見得有對應的語法，但是釐清抽象上的關係有助寫 code。只要對系統來說是合理的，class 間的關係可能因為系統的演進而改變。

關聯強度：composition > aggregation > association

Association

class 間有關係但關聯性較弱。

1
2
3
class Foo
class Bar
Foo -right-> Bar

class Foo 知道 class Bar

Aggregation

class 間是 has a 的關係。class A 包含 class B，但 B 不是 A 的一部分。

main object 不負責 composed object 的 create 及 destroy，composed object 可以獨立於 main object 之外。例如車子跟輪胎間的關係（Car has a Tire），輪胎可以獨立於車子之外（可以從車子上拆下來）。

UML 以空心菱形表示：

1
Car o-right- Tire

Composition

class 間是 own 的關係。（碎念：own 跟 has 根本沒辦法用中文區分…）

main object own composed object.

composed object 是 main object 的一部分（a part of），composed object 不會獨立存在於 main object 之外。main object 負責 composed object 的 create 及 destroy，main object destroy 時 composed object 也會 destroy。例如生物跟細胞間的關係（Animal owns Cell）。

UML 以實心菱形表示：

1
2
3
4
class Animal
class Cell

Animal *-right- Cell

composition 跟 aggregation 最大的不同在於 composed object 的生命週期是否與 main object 有關。

Dependency

class 間是依賴關係時，UML 以虛線箭頭表示：

1
2
3
4
5
6
class Animal
class Water
class Air

Animal .right.> Water
Animal .left.> Air
